FDHシリーズピストン逆止弁
![<!--<$[標題]>begin-->FDHシリーズピストン逆止弁<!--<$[標題]>end-->](/picture/0/d69849b444b945ed91971fc079738ed9.jpg)
FDHシリーズピストン逆止弁はマルチエアコン、業(yè)務用エアコン、ヒートポンプ給湯器、業(yè)務用冷凍機等どに広く使われる。排気路にはピストン逆止弁が好ましい。冷媒一方向制御し、逆流を防止する。
製品特徴
? 一方向制御、逆流防止
? 防振バネ設計、設置方向は制限なし
? FDHYは強化バネ型弁、複合駆動式圧縮機に応用
適合稼働環(huán)境
? 適用冷媒：R410A、R32、R134a、R404A、R507、R290、R407C、R22
? 最大作動圧力： 4.5MPa
? 冷媒溫度： -50℃~ +140℃
? 環(huán)境溫度：-30℃~ +55℃
? 相対濕度：95%以下
技術パラメータ
型番 | Kv | 最大作動圧力 | 最小開弁差圧 |
（m3/h） | MPa | MPa | |
FDH10 | 1.03 | 4.6 | 0.005 |
FDH12 | 2.06 | 4.6 | 0.005 |
FDH16 | 3.6 | 4.6 | 0.005 |
FDH19 | 5.48 | 4.6 | 0.005 |

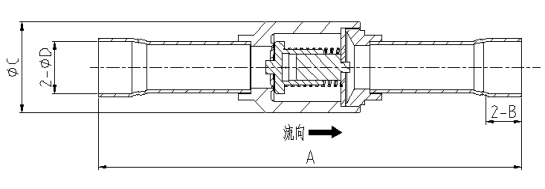

外形と取付寸法
製品型番 | 配管寸法 （ΦD） | A | B | C | 重量 | 注文コード | |
inch | mm | mm | mm | mm | g | ||
FDH10 | 3/8 | 9.6 | 109 | 9 | 18 | 55.3 | FDH2605701000 |
FDH12 | 1/2 | 12.7 | 131 | 10 | 22 | 90 | FDH2606100005 |
FDH16 | 5/8 | 16.1 | 139 | 12 | 28 | 165 | FDH2605270001 |
FDH19 | 3/4 | 19.25 | 165 | 15 | 34 | 235 | FDH2606100018 |
