![<!--<$[標題]>begin-->Cシリーズ電子膨張弁<!--<$[標題]>end-->](/picture/0/e70fce4648794c46a1e63218b130e63c.png)
Cシリーズ電子膨張弁はハウジングエアコン、マルチエアコン室外機などに広く応用され、冷媒流量の自動調節を?qū)g現し、冷媒システムを最適な狀況下で運行させ、スピード冷暖房、精密な溫度制御及び省エネ運転に実現する。逆止弁構造を內蔵し、500ステップの正確迅速にシステムの循環流量を調節する。逆方向に無節流を通すことは、冷媒システムの膨張弁と並列に使う逆止弁が節約できる。
製品特徴
? 動作が速く、耐久性が高い
? 流量精度が高く、逆止弁構造を內蔵し、逆方向に全流通
? モールドシールコイルの設計で、耐候性が強い
技術パラメータ
? 冷媒流れ方向：雙方向、順?lè)较蚬?jié)流、逆方向バイパス
? 開弁パルス：30±20 pulses
? 全開パルス：500 pulses
? 定格電圧：DC12V±10%，矩形波
? 勵磁方式：1~2相勵磁，4相8ステップ
? 駆動周波數：30~90 pps
? コイル抵抗(20℃)：46±3.7Ω
? コイル電流(20℃)：260 mA/phase
? コイル絶縁レベル：E級
? 保護等級：IP67
弁體技術パラメータ
型番 | 口徑 | 公稱容量 [kW] | 最大作動圧力差 | 最大開弁圧力差 | 逆開弁圧力差 | 注文コード | |||||
[mm] | R410A | R32 | R134a | R407C | R404A | R22 | [MPa] | [MPa] | [MPa] | ||
DPF1.3C | 1.3 | 6.7 | 9.9 | 4.5 | 4.5 | 4.0 | 5.7 | 4.5 | 3.5 | ≥3 | DPF3100120230 |
DPF1.65C | 1.65 | 12.0 | 17.6 | 8.1 | 8.0 | 7.2 | 10.2 | DPF3100011497 | |||
DPF1.8C | 1.8 | 14.2 | 20.9 | 9.6 | 9.5 | 8.6 | 12.1 | DPF3100061264 | |||
DPF2.0C | 2.0 | 17.4 | 25.6 | 11.7 | 11.6 | 10.5 | 14.8 | DPF3100071461 | |||
DPF2.2C | 2.2 | 19.0 | 27.9 | 12.8 | 12.6 | 11.4 | 16.1 | DPF3100020106 | |||
DPF2.4C | 2.4 | 22.4 | 32.9 | 15.0 | 14.9 | 13.5 | 19.0 | DPF3100032144 | |||
DPF2.6C | 2.6 | 28.6 | 42.0 | 19.2 | 19.0 | 17.2 | 24.3 | DPF3100160010 | |||
DPF2.8C | 2.8 | 30.1 | 44.3 | 20.3 | 20.1 | 18.2 | 25.6 | ≥1.5 | DPF3100080053 | ||
DPF3.0C | 3.0 | 37.4 | 54.9 | 25.1 | 24.9 | 22.5 | 31.8 | DPF3100040082 | |||
DPF3.2C | 3.2 | 40.2 | 59.1 | 27.0 | 26.8 | 24.2 | 34.2 | DPF3100090110 | |||
稼働環境1：凝縮溫度TC=45℃，蒸発溫度TE=7℃，過熱度Tsh=5K，過冷卻度Tsc=5K
型番 | 口徑 | 公稱容量 [kW] | 最大作動圧力差 | 最大開弁圧力差 | 逆開弁圧力差 | 注文コード | |||||
[mm] | R410A | R32 | R134a | R407C | R404A | R22 | [MPa] | [MPa] | [MPa] | ||
DPF1.3C | 1.3 | 6.9 | 10.3 | 4.7 | 4.4 | 4.1 | 5.9 | 4.5 | 3.5 | ≥3 | DPF3100120230 |
DPF1.65C | 1.65 | 12.4 | 18.4 | 8.3 | 7.9 | 7.3 | 10.6 | DPF3100011497 | |||
DPF1.8C | 1.8 | 14.6 | 21.8 | 9.9 | 9.4 | 8.6 | 12.6 | DPF3100061264 | |||
DPF2.0C | 2.0 | 18.0 | 26.8 | 12.1 | 11.5 | 10.6 | 15.5 | DPF3100071461 | |||
DPF2.2C | 2.2 | 19.6 | 29.2 | 13.2 | 12.5 | 11.5 | 16.8 | DPF3100020106 | |||
DPF2.4C | 2.4 | 23.1 | 34.4 | 15.5 | 14.7 | 13.6 | 19.8 | DPF3100032144 | |||
DPF2.6C | 2.6 | 29.5 | 43.9 | 19.8 | 18.8 | 17.4 | 25.3 | DPF3100160010 | |||
DPF2.8C | 2.8 | 31.1 | 46.4 | 20.9 | 19.9 | 18.4 | 26.7 | ≥1.5 | DPF3100080053 | ||
DPF3.0C | 3.0 | 38.5 | 57.5 | 25.9 | 24.6 | 22.8 | 33.1 | DPF3100040082 | |||
DPF3.2C | 3.2 | 41.5 | 61.8 | 27.9 | 26.5 | 24.5 | 35.6 | DPF3100090110 | |||
稼働環境2：凝縮溫度TC=48℃，蒸発溫度TE=3℃，過熱度Tsh=5K，過冷卻度Tsc=5K

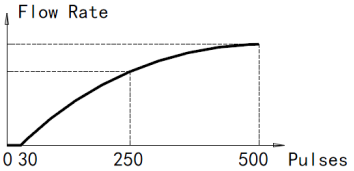

流量グラフパターン
コイル技術パラメータ
適用弁シリーズ | 型番 | 配線長さ mm | 線數 | コネクタ型番 | 注文コード |
Cシリーズ | DPFX07-037 | 2000 | 5 | XHP-5 | DPFX3107011748 |
DPFX07-118 | 2000 | 6 | XHP-6 | DPFX3107011768 |
外形と取付寸法
